一、項目簡介
南京理工大學，是一所隸屬于工業和信息化部的全國重點大學，學校坐落于六朝古都南京，是一所以工為主、多學科協調發展的高等學府。學校采用天舒空氣能熱泵熱水系統，每日提供120噸55℃熱水。經過使用分析，使用天舒空氣能熱泵熱水系統比其他鍋爐系統每年節省大量的能耗費用，空氣能熱泵熱水系統成為學校工程建設和改造項目首選。
二、項目名稱:江蘇南京理工大學空氣能熱泵熱水工程
三、地區氣溫：
南京市年平均氣溫14℃，7月份平均氣溫28℃，1月平均氣溫2℃；
四、機組配備:
天舒空氣能熱泵熱水機DKFYRS-64II，6臺；
五、熱水系統設計計算
1、熱水系統設計計算
1.1該校獨立浴室及公共浴室共可容納約3000人洗浴，人均每日每次提供40L熱水，則每天提供約120噸熱水。
1.2 以地表水溫度9.0℃，出水溫度55℃計算，則每天加熱1噸水共需消耗的熱量為
Q = CMΔT：即 = 1 * 1000 * (55-9.0) =46000kcal，則120噸水耗熱量為5520000kcal。
式中Q--需消耗的熱量
C--水的比熱（1 kcal/ kg. ℃）
M--水的質量
ΔT---水的溫升（℃）
1.3空氣熱泵熱水機組的選擇計算：
本工程每天加熱120噸水共需消耗的熱量為5520000kcal；天舒空氣能熱泵熱水機組在初始水溫9℃的時候，水溫上升到55℃時， DKFYRS-64II機組制熱量為63.5KW，機組17小時運行，由此可計算得出本工程應選配天舒空氣能熱泵熱水機的臺數是：N =5520000kcal / 860 /17h /63.5kw ≈5.95臺，故本工程應配置天舒空氣能DKFYRS-64II熱泵熱水機6臺。
1.4熱水系統運行費用計算：
可知，該天舒空氣能熱水系統，全年平均每天約900元機組運行費用，可滿足該校的熱水需求，平均每噸熱水僅需8元。
2、各種熱水設備的運行費用比較
2.1使用不同熱水設備的1噸熱水:
熱泵機組：46000.0/3026≈15.2度，0.5元/度，即為7.6元
燃油鍋爐：46000.0/8670≈5.31kg，7.48元/L，即為39.69元
電鍋爐：46000.0/817≈56.3度，0.5元/度，即為28.15元
燃氣鍋爐：46000.0/6020≈7.64m³，2.2元/m³，即為16.81元
蒸汽鍋爐：46000.0/510000≈0.09m³，203元/m³，即為18.27元
2.2以熱水120.0噸，全年270天（不含寒暑假）計算，則使用不同熱水設備所需費用為:
熱泵機組：7.6元/噸*120.0噸/天*270天/年=246240元/年≈25萬元/年
燃油鍋爐：39.69元/噸*120.0噸/天*270天/年=1285956元/年≈129萬元/年
電熱鍋爐：28.15元/噸*120.0噸/天*270天/年=912060元/年≈91萬元/年
燃氣鍋爐：16.81元/噸*120.0噸/天*270天/年=544644元/年≈54萬元/年
蒸汽鍋爐：18.27元/噸*120.0噸/天*270天/年=591948元/年≈59萬元/年
2.3 使用空氣熱泵熱水器與使用其它熱水設備相比較每年可為節省運行費用為：
a. 與燃油鍋爐相比較，每年可節省運行費用
129萬元/年-25萬元/年=104萬元/年
b. 與電熱鍋爐相比較，每年可節省運行費用
91萬元/年-25萬元/年=66萬元/年
c.與燃氣鍋爐相比較，每年可節省運行費用
54萬元/年-25萬元/年=29萬元/年
d.與蒸汽鍋爐相比較，每年可節省運行費用
59萬元/年-25萬元/年=34萬元/年

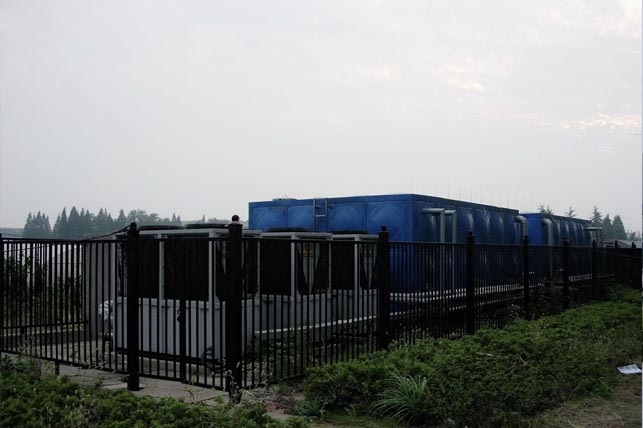

六、項目圖片
  |
